HF APRS Base Station

Direwolf TNC iGate on 30m

Using Direwolf on HF

30m APRS frequency = 10.1476MHz USB / 10.151MHz LSB (using 1.7kHz modem frequency)
RF centre frequency = 10.1493MHz, tones ±100Hz
Direwolf acts as
- TNC/Modem to send and receive packets via HF transceiver
- Internet I-Gate
- Tracker, when configured to use gpsd to provide real time GPS position
- Network (AGWPE) TNC for other APRS client software

Direwolf config

#############################################################
#                                                           #
#               FIRST AUDIO DEVICE PROPERTIES               #
#               (Channel 0 + 1 if in stereo)                #
#                                                           #
#############################################################

ADEVICE  plughw:1,0

ACHANNELS 1

#############################################################
#                                                           #
#               CHANNEL 0 PROPERTIES                        #
#                                                           #
#############################################################

CHANNEL 0

MYCALL GM4SLV-10

MODEM 300 1600:1800 7@30 /4

TXDELAY 30

TXTAIL 10

#############################################################
#                                                           #
#               VIRTUAL TNC SERVER PROPERTIES               #
#                                                           #
#############################################################

AGWPORT 8000
KISSPORT 8001

FIX_BITS 1

#############################################################
#                                                           #
#               BEACONING PROPERTIES                        #
#                                                           #
#############################################################

PBEACON  every=15  symbol="\-" lat=60^17.31N long=001^25.49W comment="30m HF" via=WIDE1-1

#############################################################
#                                                           #
#               DIGIPEATER PROPERTIES                       #
#                                                           #
#############################################################

#DIGIPEAT 0 0 ^WIDE[3-7]-[1-7]$|^TEST$ ^WIDE[12]-[12]$ TRACE

#############################################################
#                                                           #
#               INTERNET GATEWAY                            #
#                                                           #
#############################################################

IGSERVER euro.aprs2.net

IGLOGIN GM4SLV-10 19626

PBEACON  sendto=IG every=60  symbol="\-" lat=60^17.31N long=001^25.49W comment="30m HF"

#IGTXVIA 0 WIDE1-1

IGTXLIMIT 6 10

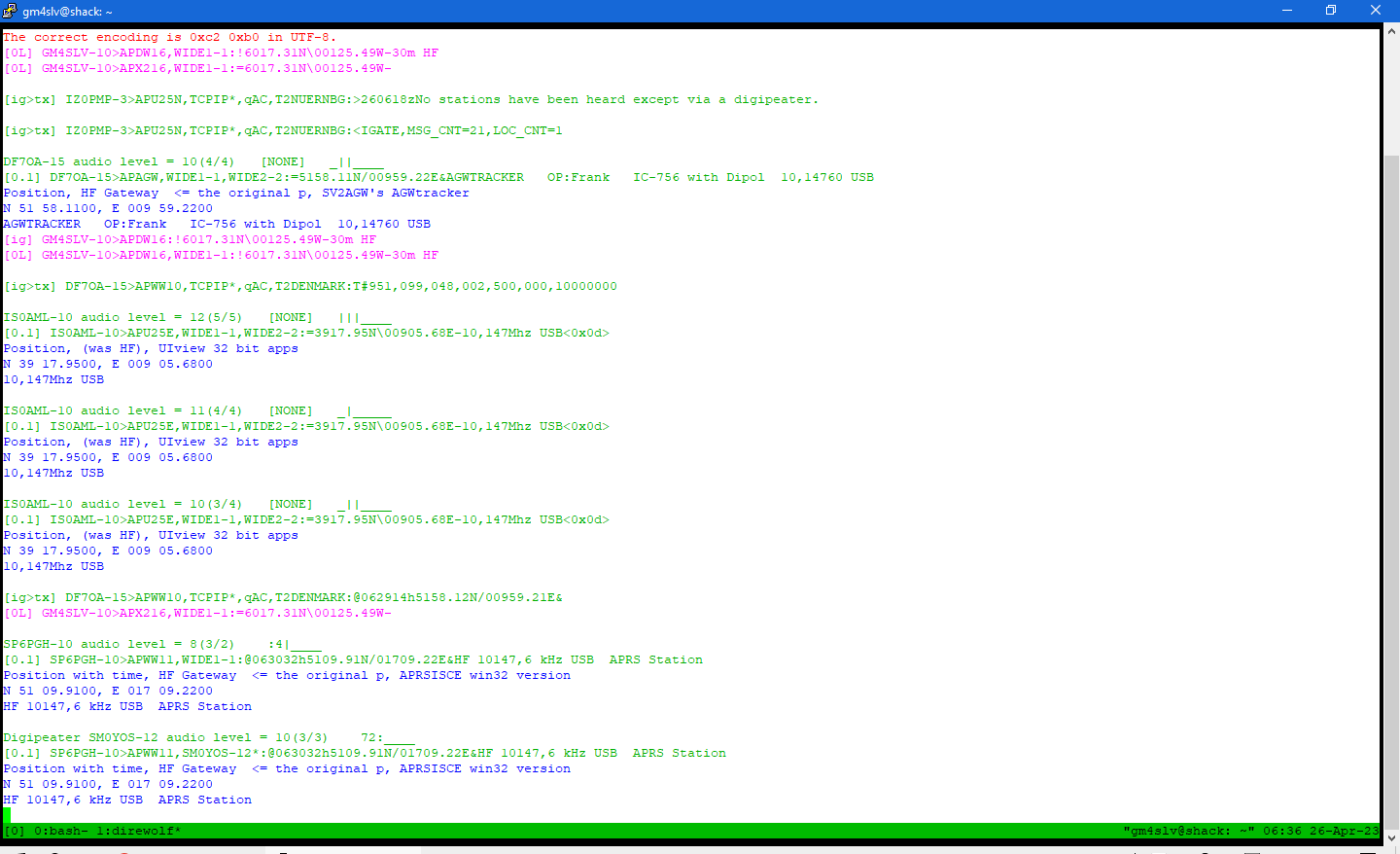

Direwolf running (in a Tmux session)

Xastir using Direwolf as TNC

Direwolf can act as a network TNC for other clients
- Uses “AGWPE” protocol

Set Xastir on another PC to use Direwolf as TNC. This gives user access to APRS - map, messaging etc.

APRS.FI

GM4SLV-10 info at APRS.FI

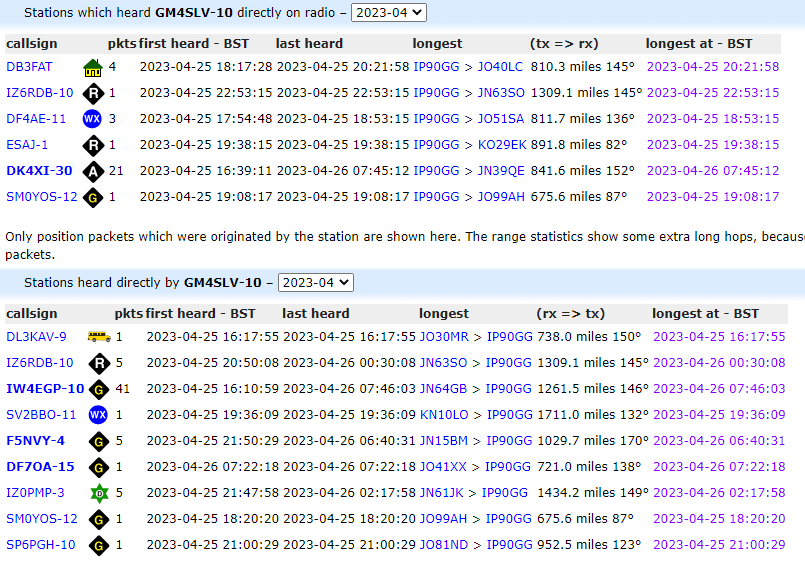

List of stations who heard me, and stations I heard, after running overnight.

Further Information

radio, aprs

— John Pumford-Green 26/04/23 06:30
